高速公路LED可變信息標志的組成

文章出處：三思官網作者：上海三思發表時間：2024-01-18

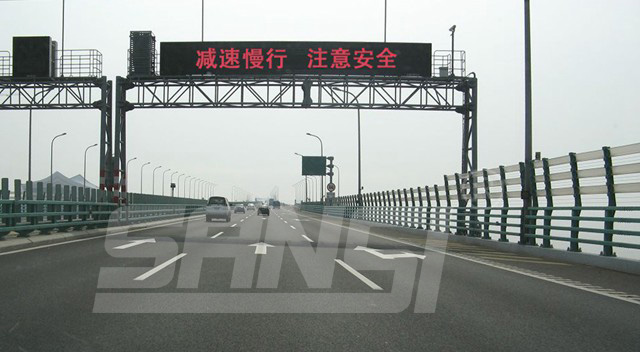

LED可變信息標志不僅可清晰準確地播出文字及圖形內容，還有著視距遠、視角廣、亮度高、顯示內容靈活、壽命長等優點。同時，它被安裝且長期工作于高速公路一類戶外嚴酷環境，對耐候性、防護性能、材料性能等有著頗為嚴格的要求。其信息發布系統的主要由——顯示機箱模組、配電系統、控制系統、傳感系統、信號傳輸系統組成。

高速公路,LED,可變信息,標志組成

1.箱體材料

隨著工業技術提升，市場上現有機箱采用鋁材料替換鈑金材料，其重量可減輕到30-45kg/平方，一方面產品精度高、更美觀、輕量化且耐候性更強，二來這種機箱在利舊門架改造項目中，預留稱重設計空間，滿足智慧高速建設的各類顯示提升需求。

2.配電系統

主要由配電板和開關電源組成。配電板主要對進入LED可變信息標志的交流電進行整流濾波，其使用的器件中無易損器件，采用帶有均流功能、能夠實現N+1備份、帶有PFC功能、高效率的無風扇電源，基本克服長期運行中電源的故障問題，從而保證了系統整體的顯示效果及穩定性，其中加入監測反饋功能也可以支持監控中心對產品運行管理維護，減少人員檢修成本，并提供設備正常運行在線率。

3.LED控制系統

一般由單片機、工控機+掃描板組成，單片機相對于工控機運載能力較低，故障率也較高。宜采用功能及負載能力更強的工控機系統，支持后續多設備的擴展。

4.LED可變信息標志傳感系統

傳感系統作為系統的分支，既是對系統本身的工作狀態做實時的檢測，根據檢測結果可自動或手動調整及選擇顯示策略及應急處置方案。傳感器的設計接入可對系統的運行分析做功能支撐。

5.信號傳輸系統

信號連接是指將上述部分連接起來形成一個整體的中間環節。而這個中間環節也是承上啟下的，實現顯示的關鍵環節。

各個分支的優化設計對整個系統的可靠性及性能均有重要影響。對此有興趣的，歡迎咨詢上海三思
